アームラック (長尺物ラック)  アーム1本当たり積載荷重/750kg・500kg  受注生産品

アームラックは 「長く」 て 「重い」ものを整理・保管するのに最適です。
積載荷重はアーム1本当たり750kgタイプでは、2本で支持する場合は 1.5トン ・ 3本で支持する場合は。2.25トンとなり 重量長尺物の横置き収納が可能になりました。

タイプ アームラック
積載荷重 アーム1本当たり 750kg・500kg
収納方法 片面収納 / 両面収納
フレキシブルアーム
アーム段替えピッチ 250mmピッチ

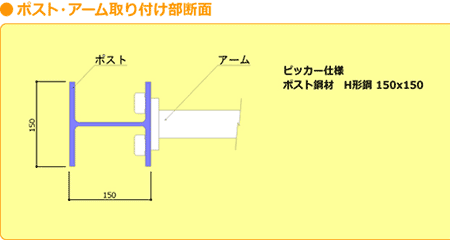

支柱メンバー 750kg仕様 H鋼150x150
500kg仕様 H鋼125x125
高さH(mm) 2m・3m・4m・4.5m・5m
間口W(mm) 基本間口W1500(W800 ~ W1800)
アーム奥行D(mm) 900・1000・1100・1200
塗装色 フタル酸吹付塗装(ホワイト・ブルー)

特 徴

  • アームラックはの構造体の接合部分はダグタイル鋳鉄 (FCD450)を採用しており、様設構造に比べて、1.2倍の引張強度があります。
  • 柱は溶設ではなくボルト式なので簡単に組立。解体・移設が可能です。
  • 横連結は2連目からは支柱が共用になり経済的です。
  • アームの上下可動ピッチは 250mm単位です。
  • 収納方式は片面収納・両面収納タイプの2種類があります。



アームは、はめ込んでスライドするだけで簡単に取り外す事ができ250mm間隔で段替えが可能です。先端部は半円形状になっていて、収容物の出し入れ時のアーム先端との接触による損傷も軽減できます。また、収納物を乗せた際にポストが前倒れしても、アームが水平に近くなる様あらかじめアームに角度がつけてあります。

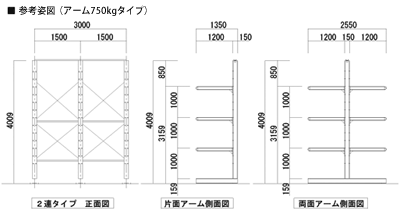

片面収納 アームラック 定価表 (高さH4000 ・アーム長さ L-1200)

消費税・組立費・送料別途

収納方法 間口連数(W1500) サ  イ  ズ 段   数 アーム1本750kg
耐荷重タイプ
アーム1本500kg
耐荷重タイプ
片面収納タイプ 1連(W1500x1連) H 4000xW1500xD1350 有効段数4段
(アーム3段)
¥433,600 ¥370,400
2連(W1500x2連) H 〃 xW3000xD 〃  ¥650,400 ¥555,600
3連(W1500x3連) H 〃 xW4500xD 〃  ¥867,200 ¥740,800

両面収納 アームラック 定価表 (高さH4000 ・アーム長さ L-1200)

消費税・組立費・送料別途

収納方法 間口連数(W1500) サ  イ  ズ 段   数 アーム1本750kg
耐荷重タイプ
アーム1本500kg
耐荷重タイプ
両面収納タイプ 1連(W1500x1連) H4000xW1500xD2550 有効段数4段
(アーム3段)
¥590,400 ¥513,600
2連(W1500x2連) H 〃 xW3000xD 〃  ¥885,600 ¥770,400
3連(W1500x3連) H 〃 xW4500xD 〃  ¥1,180,800 ¥1,027,200

数量・仕様により、別途見積対応させていただきます。是非お問い合わせください。

アームラック アーム 1本当たり積載荷重/300kg ・150kg  受注生産品

アームラック アーム1本あたり耐荷重300kg・150kgタイプは、さまざまなサイズの板物、鋼材、箱物等を多品種小ロット保管するのに適しています。ポスト(柱)にアーム(腕木)が、ボルトや溶接で固定されていないので簡単に段を替えることができます。

タイプ アームラック
積載荷重 アーム1本当たり 300kg・150kg
収納方法 片面収納 / 両面収納
フレキシブルアーム
アーム段替えピッチ 100mmピッチ
支柱メンバー 300kg仕様 100x50
150kg仕様 50x50
高さH(mm) 2m以下
間口W(mm) 基本間口W1500(W900 ~ W2000)
アーム奥行D(mm) L-300~900まで

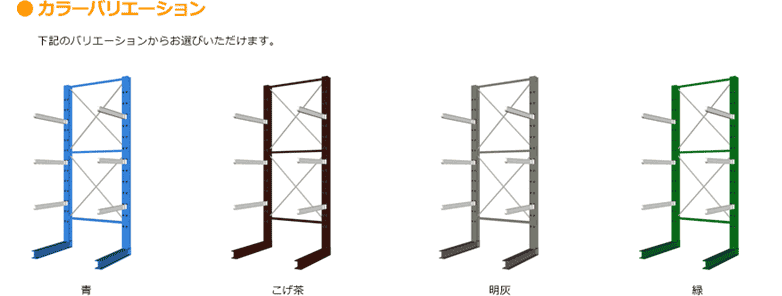

塗装色 フタル酸吹付塗装(ホワイト・ブルー)

特 徴

  • アーム1本当たりの耐荷重は150~300kgですので、荷をアーム2本で受ければ300~600kg、3本で受ければ450~900kgが一段当たりの耐荷重となります。
  • 有効高さが低い場所や狭い場所にも簡単に設置可能です。
  • ポスト(柱)にアーム(腕木)が、ボルトや溶接で固定されていないので簡単に段を替えることができます。
  • 横連結は2連目からは支柱が共用になり経済的です。

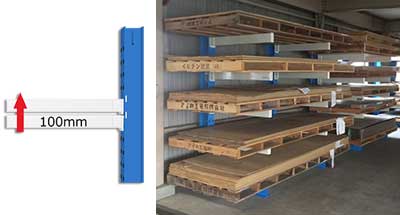

  • アームの上下可動ピッチは100mm単位です。
  • 収納方式は片面収納・両面収納タイプの2種類があります。

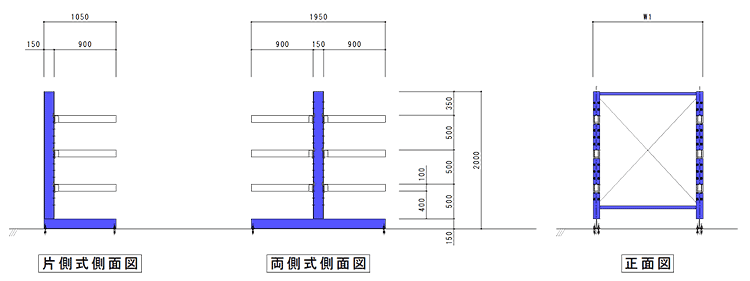

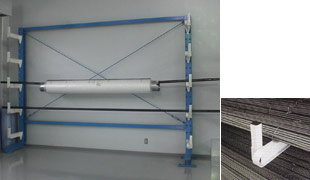

参考姿図 アーム300kg耐荷重タイプ H2000高さ

片面収納 アームラック 定価表 (高さH2000 ・アーム長さ L-900)

消費税・組立費・送料別途

収納方法 間口連数(W1500) サ  イ  ズ(外寸) 段   数 アーム1本300kg
耐荷重タイプ
アーム1本150kg
耐荷重タイプ
片面収納タイプ 1連(W1500x1連) H2000xW1500xD1050 有効段数4段
(アーム3段)
¥247,200 ¥240,000
2連(W1500x2連) H 〃 xW3000xD 〃  ¥370,000 ¥360,000
3連(W1500x3連) H 〃 xW4500xD 〃  ¥495,000 ¥480,000

両面収納 アームラック 定価表 (高さH2000 ・アーム長さ L-900)

消費税・組立費・送料別途

収納方法 間口連数(W1500) サ  イ  ズ(外寸) 段   数 アーム1本300kg
耐荷重タイプ
アーム1本150kg
耐荷重タイプ
両面収納タイプ 1連(W1500x1連) H2000xW1500xD1950 有効段数4段
(アーム3段)
¥348,000 ¥362,000
2連(W1500x2連) H 〃 xW3000xD 〃  ¥522,000 ¥500,100
3連(W1500x3連) H 〃 xW4500xD 〃  ¥696,000 ¥667,300

数量・仕様により、別途見積対応させていただきます。是非お問い合わせください。



落下防止バー付きアームラック

パレット収納用棚板

アスファルト床用 荷重分散プレート

アームラック (長尺物ラック) アームラック (長尺物ラック)

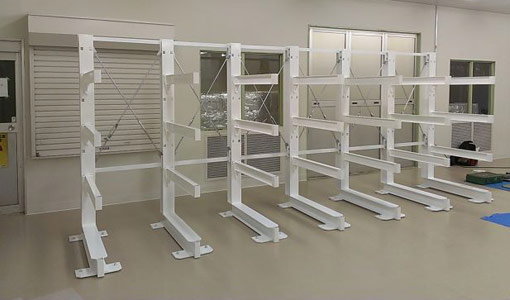

成型クリーンルームに、カラー別色扱い
にて、ホワイト色アームラック新設

その他 長尺物 ラック

長尺物商品を収納するラックには、様々な種類があります。  画像をリンクしてお客様がお求めになるラックをお探しください。

立て掛けラック


背の高さが揃わなくて、横積みができない長尺物や、巻物の保管に最適な『立て掛けラック』です。ラック構成部材は、座屈やねじれに強い堅牢な構造を持ち合わせているパレットラック(重量棚)をベース部材として採用。

中量キャンチバーラック

前面支柱の仕切りがないので、収納物を支柱にぶつけたりすることなく、スムーズに出し入れができ、荷役作業がラクになり、スピードUPします。 ラックの支柱部材は、座屈やねじれに強い堅牢な構造を持ち合わせている パレットラック(重量棚)をベース部材として採用。

お客様のご要望に応じて、設置場所・建屋面積などを考慮し、適切なラック配置プランをご提案致します。
